Hvor store dekk har du tenkt til å prøve å få godkjent?

Jeg begynte med en ide om SPOA og 33" når jeg begynte prosjektet med denne bilen. Underveis har det endret seg en del og jeg havnet på en ide med 31"-32" og syntes kanskje 32" var det som så penest ut på bilen.

Nå har jeg fått litt fandenivoldsk holdning og vil se hva jeg kan strekke grensene til. Jeg går for 33".
33"-12,5x15. Med skivebremser rund baut tror jeg bremsene er gode nok. Med strupeventil til bakhjulene så de ikke låser seg med en gang.

Nå skal jeg ha masse sporviddeøkning. En del heving og digre dekk. Så stabiliserer jeg akslingene slik at den ikke slenger i alle retninger under kjøring.

33"-12,5x15 tilsvarer 317,5/72x15 eller nærmeste eksisterende dimensjon 315/70x15

Originaldekkene er 27,3" slik at dette vil gi 5,7" større dekk og 2,85" løft. Eller

Dekk-heving..........72 mm
Fjærheving............50 mm
Bodylift.................50 mm
Total heving....................172 mm

Og det er brutalt mye heving på en slik liten bil.

Sporviddeøkningen blir.

Innsetting av Samuraiakslinger........80 mm
Distanseskiver................................58 mm

Totalt økning av sporvidde..........................138 mm

Dekkbreddeøkning fra original dekk er 317,5 - 195 = 122,5 mm

Da blir dekkenes sidevegg så mye lenger ut på hver side etter alle endringer: 40 mm+28mm+61mm = 129 mm

Edited by Nöcke Gunnar, 03 April 2008 - 16:05.

[terje takras]

Sitter du kun foran pc`n???
Kom deg ut i garasjen å skru....vil se resultater av all det vaset om godkjenning av div tull
Eller venter du til all godkjenning er i box?

Edited by terje takras, 20 March 2008 - 21:24.

[sven]

noe av alt det "vaset" er noe av det som gjør at de fleste gir F... i hele BT.....

så det Gunnar gjør her er en mye mer viktig jobb enn det de aller fleste tror, nemlig viser fram hvilken jobb om må legges ned i å få godkjent ombygginger i norge.....

Jeg vurderer å følge etter..... med godkjennoing og montasje av 1600, med servo og vinsjfeste, samt BL + 30x9.5-15 på min 410....

må bare få tida til å strekke til først.

[madman]

All honnør til deg Gunnar, morsomt å leste om prosjektet ditt.
Dette skal jeg følge med på.

Ps. Med dine skriveferdigheter, kunne jeg ha bruk for på en søknad. Mulig?

[Nöcke Gunnar]

Sitter du kun foran pc`n???
Kom deg ut i garasjen å skru....vil se resultater av all det vaset om godkjenning av div tull
Eller venter du til all godkjenning er i box?

Det er for kaldt for meg å skru nå. I vinter når jeg holdt på i 12 kalde ble det for kaldt for fingrene mine. Siden jeg ikke har så mye følelse i fingrene kjenner jeg ikke om jeg river meg opp eller forfryser meg.

Derfor blir det lite skruing om vinteren.

Har holdt på litt med å sette i stand et nytt verktøyrom i garasjen som er på ca 10 kvm. Kun for verktøy og det å stå og jobe. Har en 150 cm bred leddport ut og drøy meter åpning inn i garasjen.

Så har det gått litt tid på å plukke fra hverandre sammy-akslingene og G16B motoren havner forhåpentligvis i motorstativet i morgen. Da blir det mye enklere å jobbe med den. Orker ikke jobbe med en motor som ligger løst på ett eller annet, vil ha den i dreibart stativ.
Skal modde oljepick-up, bytte bunnpanne, bytte oljepumpe, vannpumpe og flytte over svinghjul/startkrans og sette på en sterkere clutch.
Holder på med siste del av tegningen av nytt ledningssett til inj med beskrivelse av alle koblinger. Tar litt tid det også.

Ellers klager kona over at bilen min ser ut som en gjørmehaug og at gjørma renner nedover sidene. Slutt og vær missunnelig og kjør Volvoen svarer jeg da.

All honnør til deg Gunnar, morsomt å leste om prosjektet ditt.
Dette skal jeg følge med på.

Ps. Med dine skriveferdigheter, kunne jeg ha bruk for på en søknad. Mulig?

Kan jeg bidra med noe er det bare artig det.

noe av alt det "vaset" er noe av det som gjør at de fleste gir F... i hele BT.....


må bare få tida til å strekke til først.

Det er for tungvint og for ikke å snakke om alt for tilfeldig hva en får godkjent av ombygginger. Det ser jeg så tydelig siden jeg har muligheten til å benytte BT i to ulike landsregioner.

På Lillehammer er det vanskelig å få aksept for ting som er TÜV godkjent. Da går det trått.

[Nöcke Gunnar]

INJEKSJON MPFI FRA VITARA 1996 G16B 16V MANUELT GIR.

Det er mange som er lite fornøyde med forgasserne sine og bytter de ut med andre forgassere. Noen finner en forgasser fra andre modeller, noen kjøper forgasserrekker, weber osv osv. Imidlertid ser det ut til at et lite mindretall benytter seg av muligheten til å sette inn injeksjon.

Denne oppskriften er basert på akkurat denne modellen, men kan enkelt tilpasses andre mpfi fra suzuki. Jeg forsøker å beskrive litt generelt i tillegg til det spesifike for denne modifiseringen.

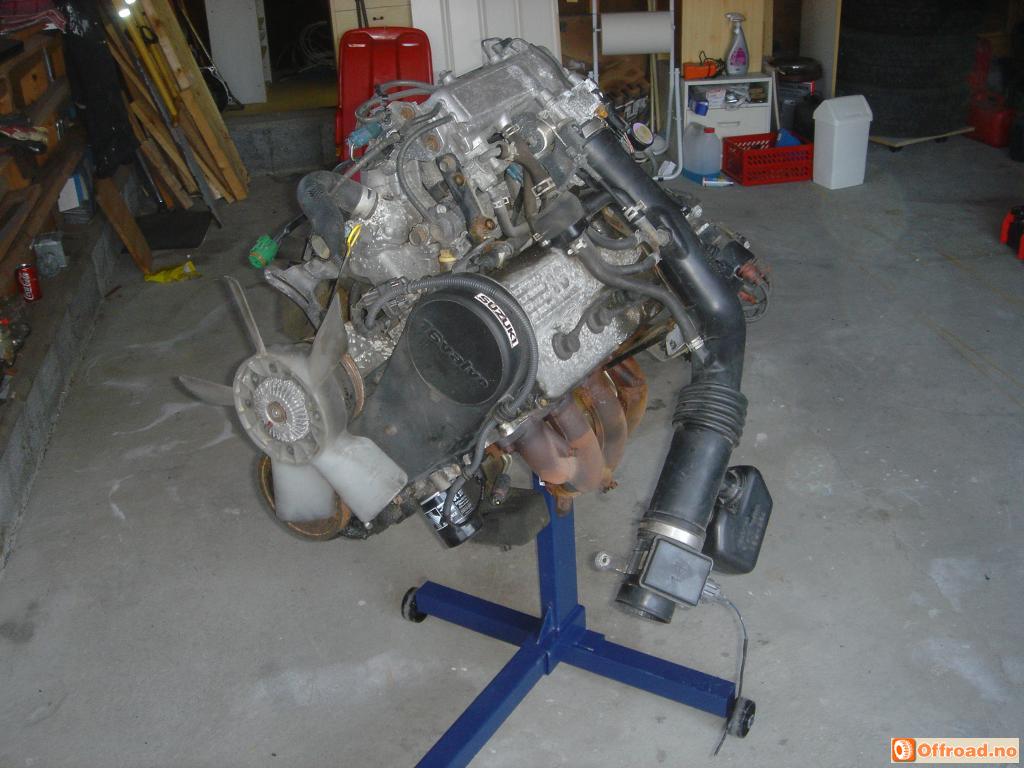

Dette er en G16B 16Ventiler motor fra en Vitara 1996 manuell. Den skal moddes på plass i min 413.


En injeksjon er rett og slett bensin under et noe høyere trykk enn i en forgasser som sprøytes inn mot hver enkelt sylinder (multiport). Forgasserens venturidyse erstattes av en innsprøytningsdyse (eller flere). Mengden bensin som sprøytes inn styres av hjernen i systemet (ECM) basert på data som kommer inn fra de ulike sensorene.

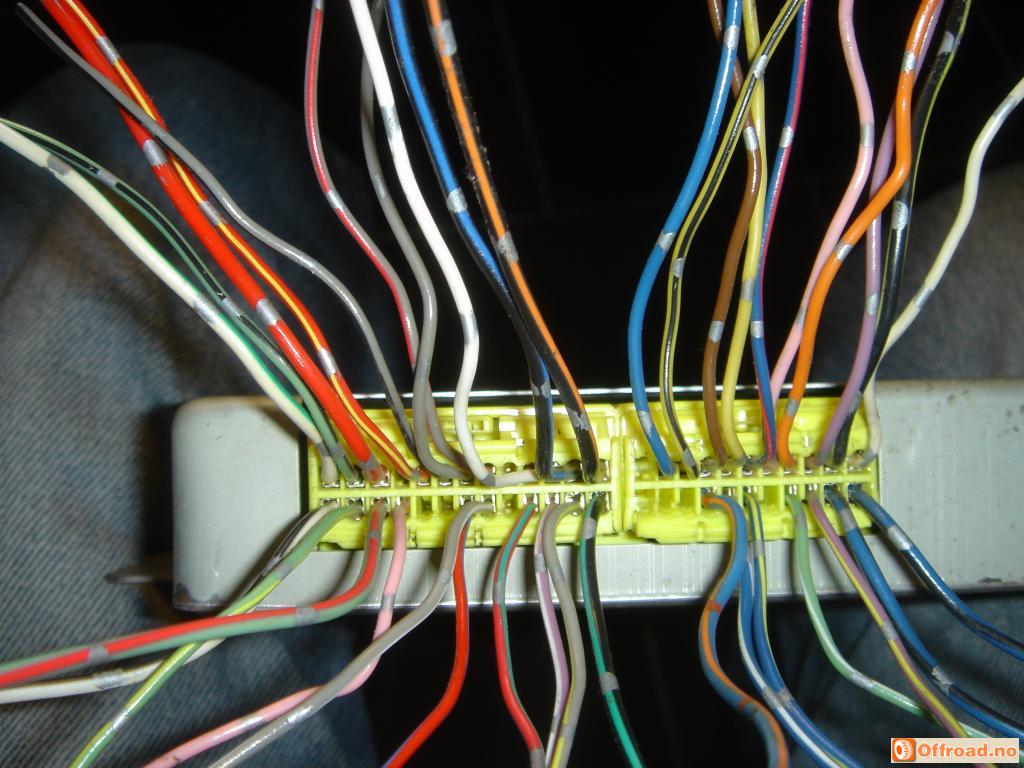

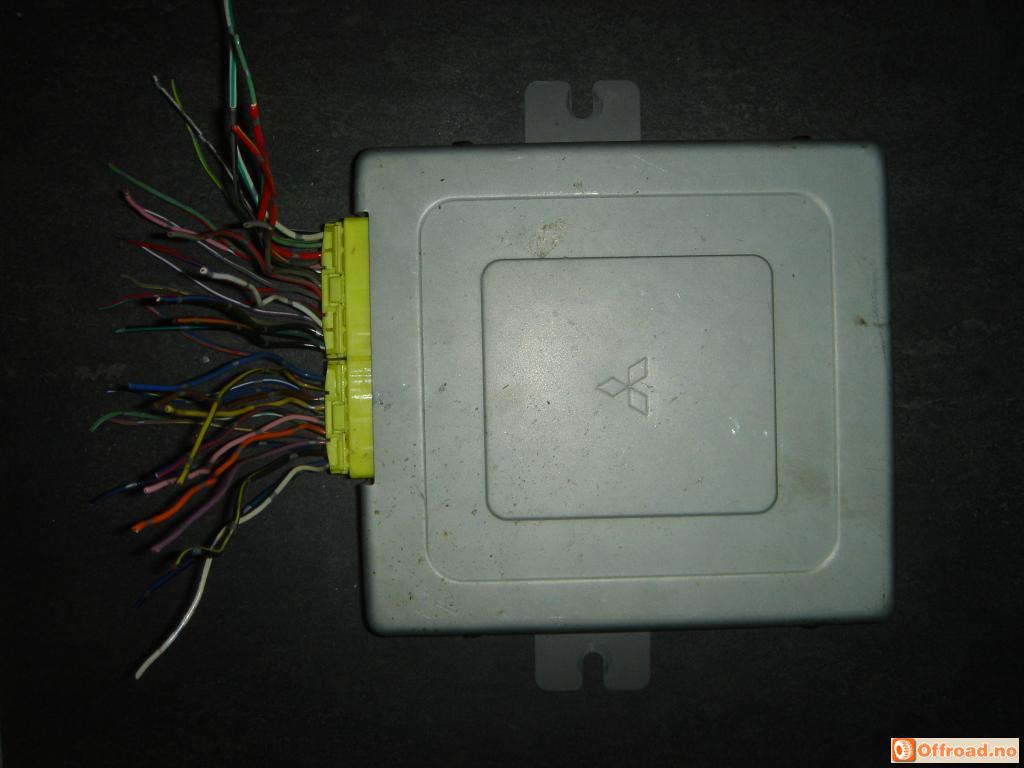

Hjernen. ECU. Electronic Control Unit.

Sett bakfra har den to tilkoblinger med ulikt antall tilkoblinger. Begge har en rekke oppe og en rekke nede. Den venstre som betegnes med A har 26 tilkoblinger (13 oppe og 13 nede) og den til høyre har 22 tilkoblinger 11 oppe og 11 nede). Disse nummereres fra øverst til venstre mot høyre videre nederst fra venstre mot høyre. A1 til A13 oppe og A14 til A26 nede. Samme på den høre med B1 til B11 oppe og B12 til B22 nede.


Sensorer

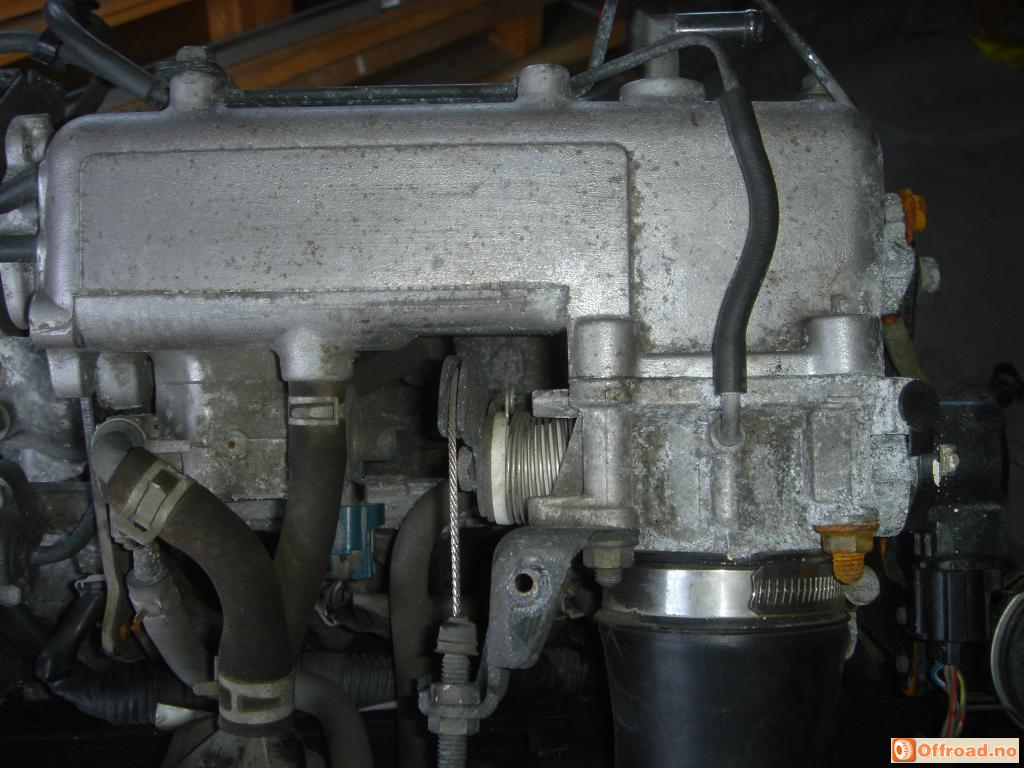

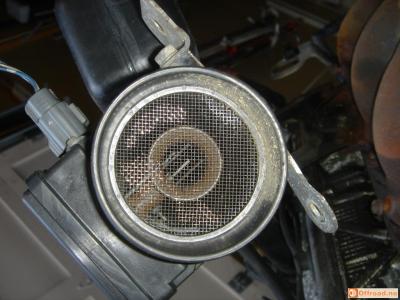

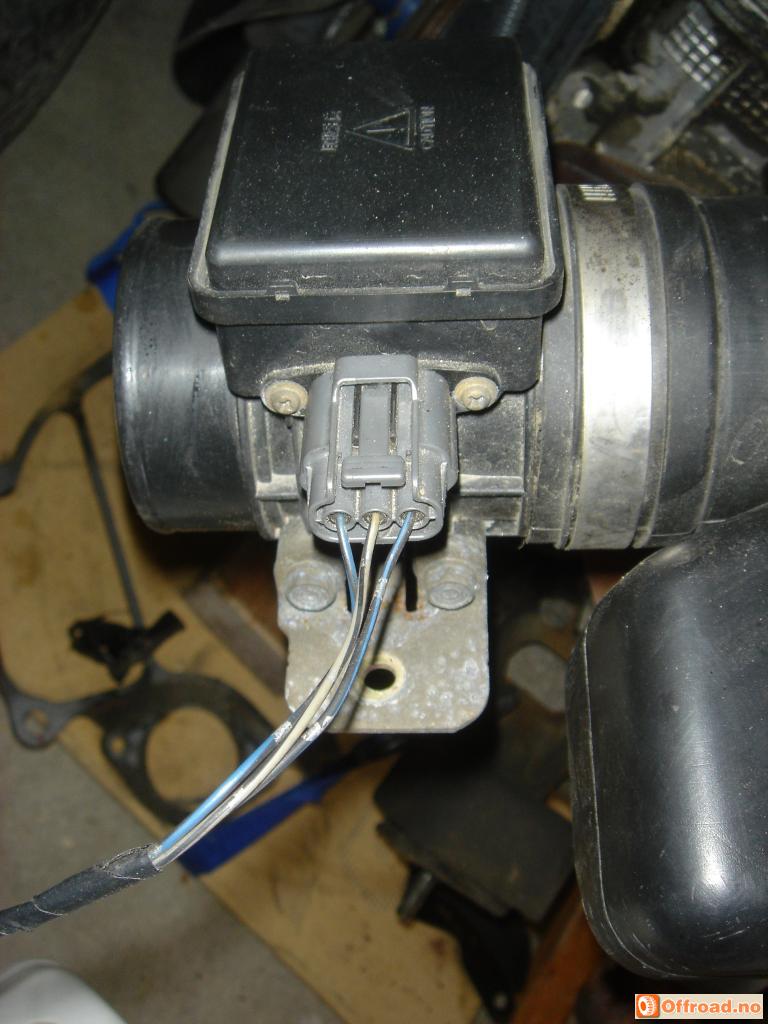

-MAF. Mass Air Flow Sensor. Måler luftmengden som trekkes inn gjennom innsuget.

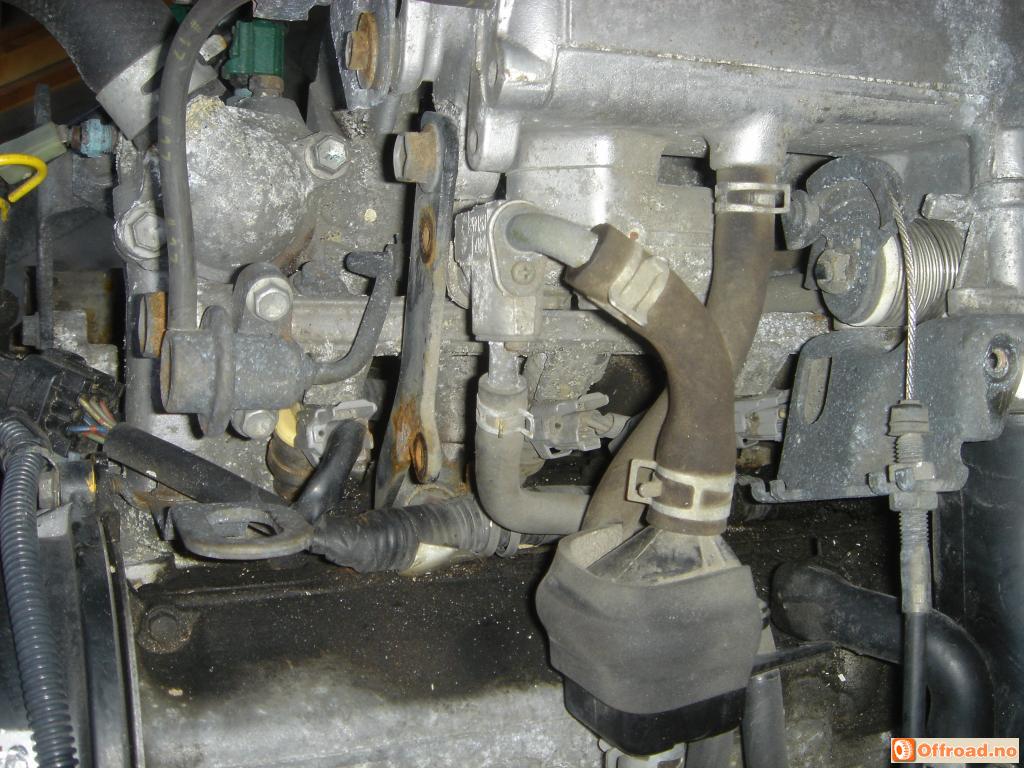

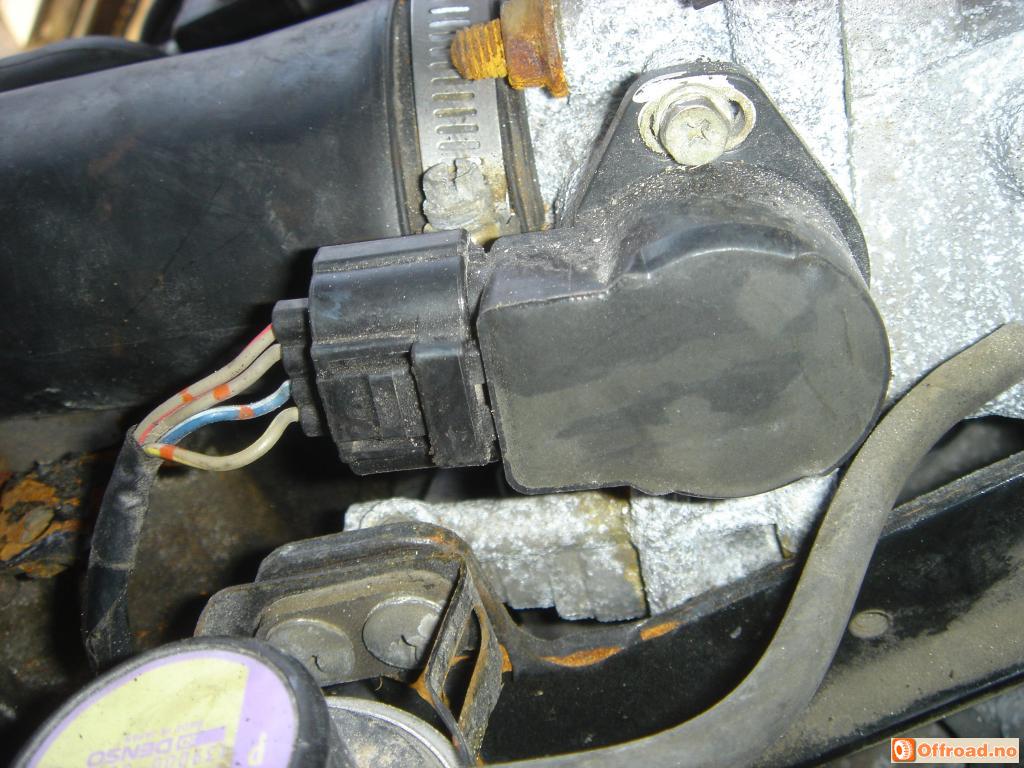

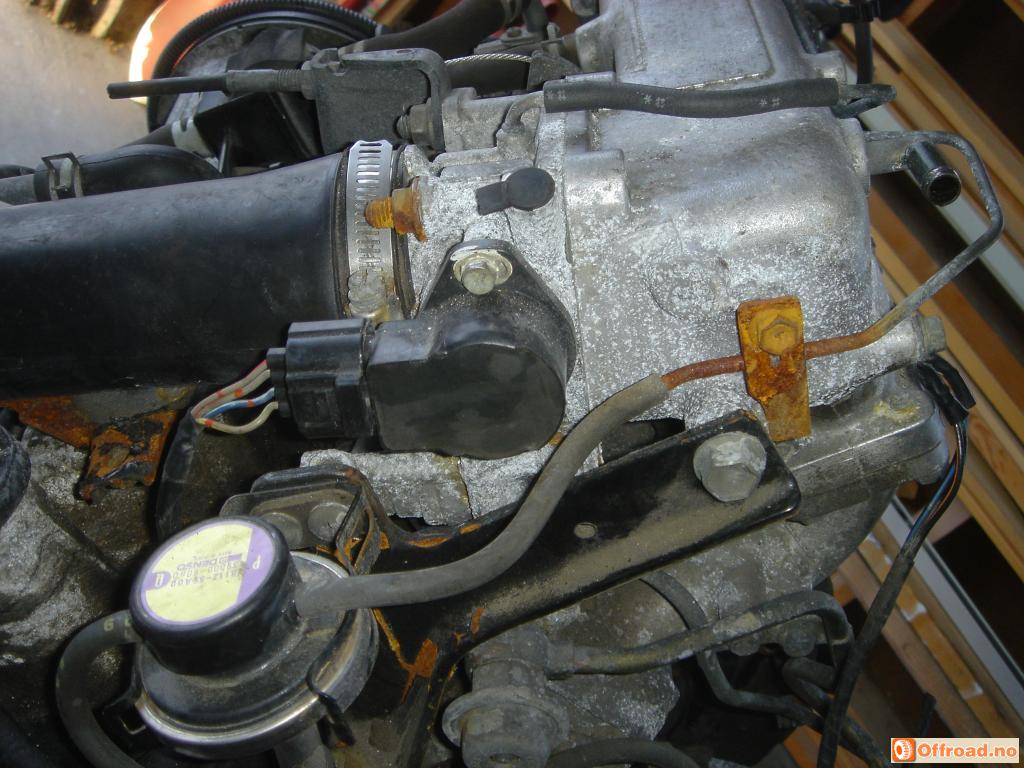

-TPC. Trottle Position Controller. En sensor som sjekker hvor mye gasspådrag det gis fra gasspedalen. Sensoren sitter i innsuget.





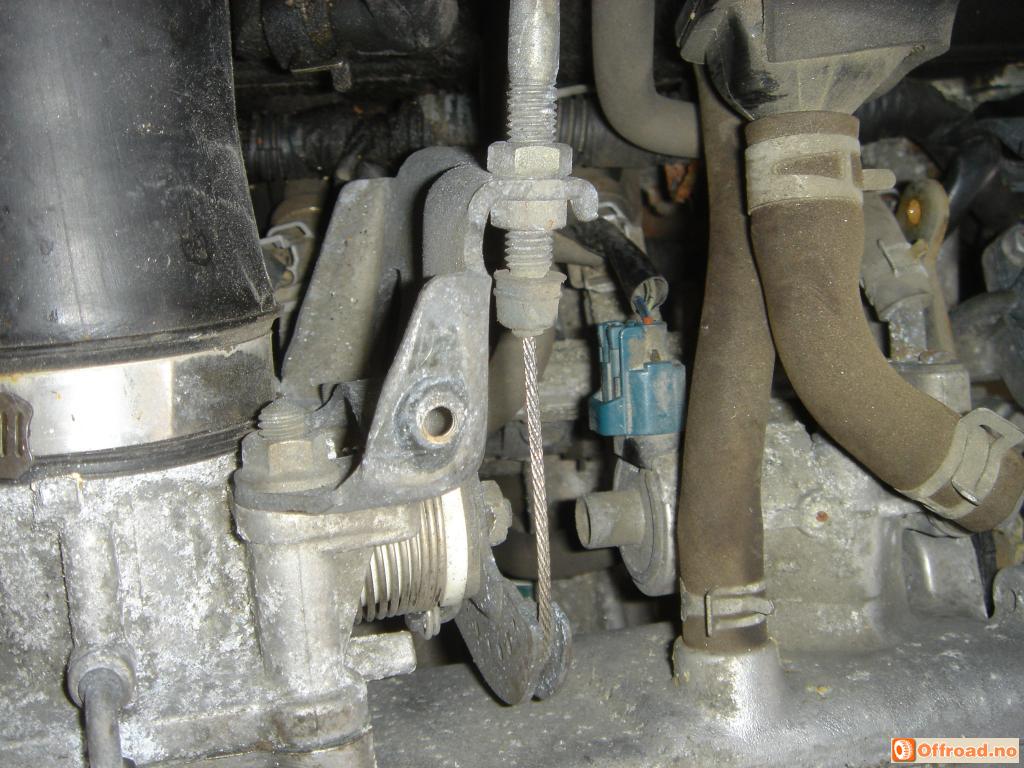

-IAC. Idle Air Controller. Tomgangsstabilisator. Denne justerer luft/bensinblandingen ved tomgang slik at tomgangen blir stabil. På bildet under sees den ved den blå kontakten til venstre for gasswiren.





-CMP Sensor. Camshaft Position Controller. Føler hvilken stilling veiva står i og dette styrer hvilke dyser som spruter bensin.

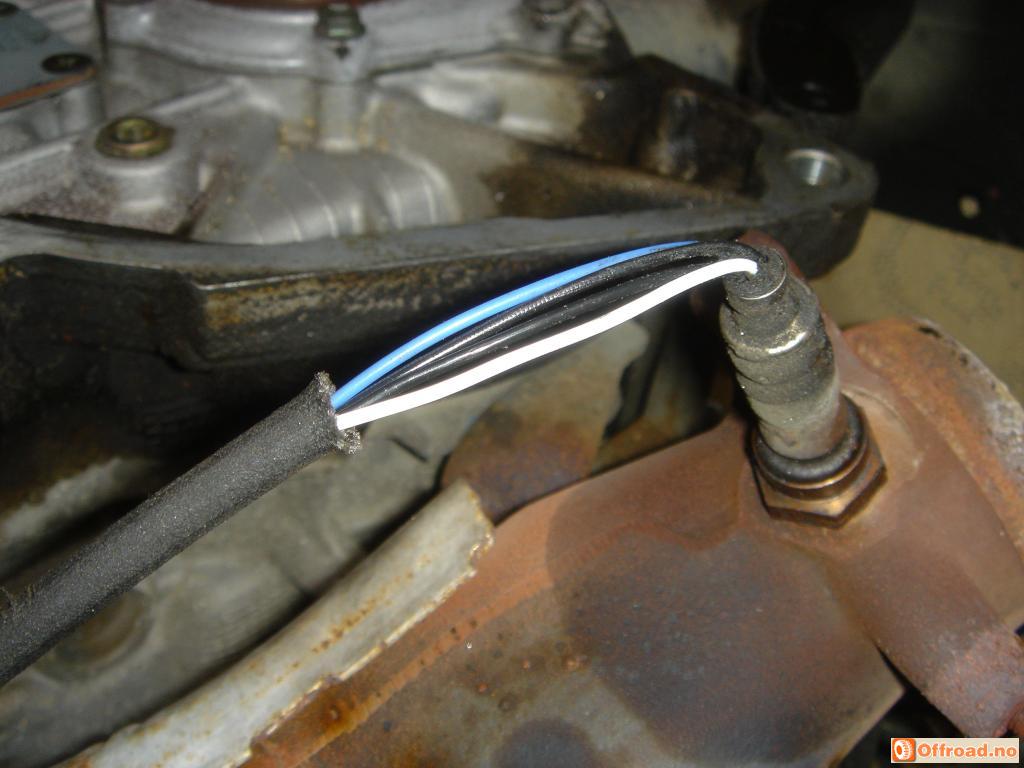

-Oksygensensor. Lambdasone med oppvarming. Måler rest av oksygen i eksosen.
Når det har vært byttet lambdasonde, de fra Biltema passer, så er det greit å kunne se på ledningene etter nærmeste kobling for å finne originalfarger på ledningene. Ellers er det frem med måleinstrument og databok.

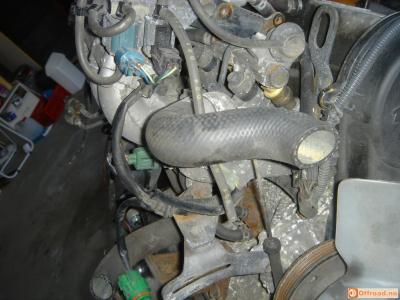

-ECT. Engine Coolant Temperature. Måler kjølevæsketemperaturen. Sitter på siden i forkant på innsugsmanifoilen. Ikke samme sensor som den som gir utslag i speedometeret/tempmåler.

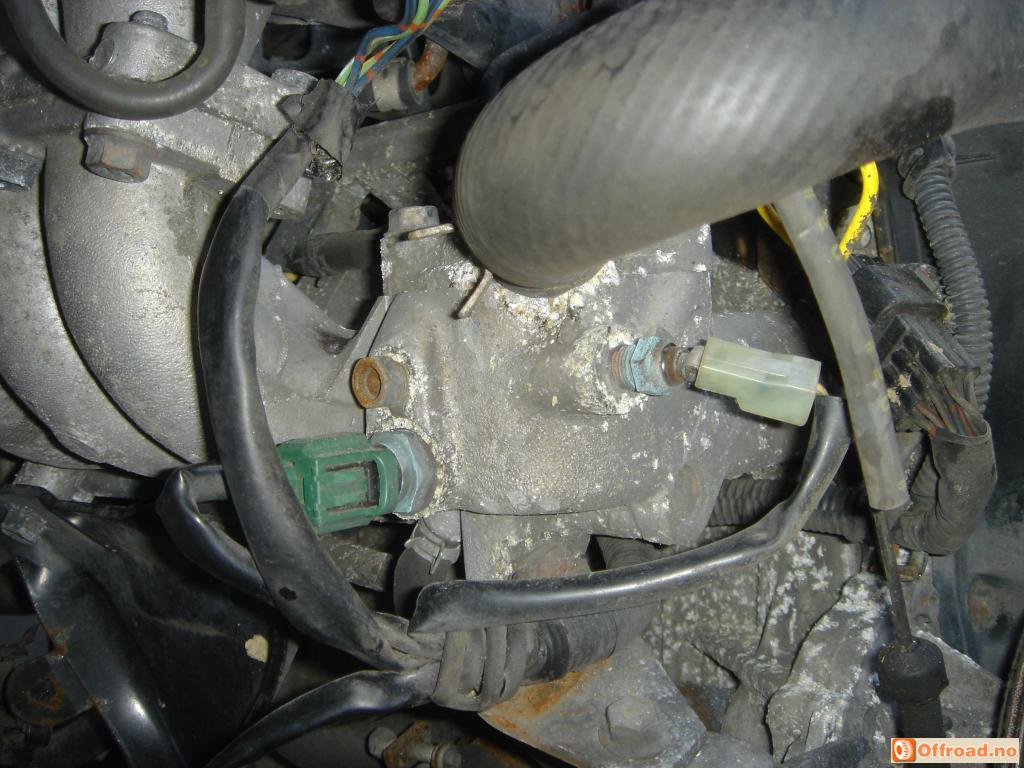

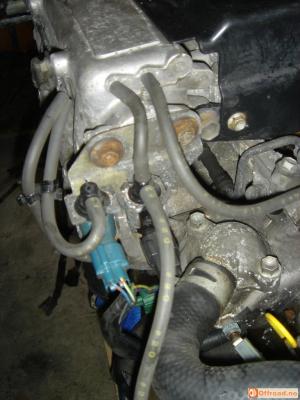

På bildet under er det ECT på den grønne kontakten som går til hjernen mens den grå/naturell fargede kontakten litt til høyre en kjølevannsensoren som går til speedometeret.

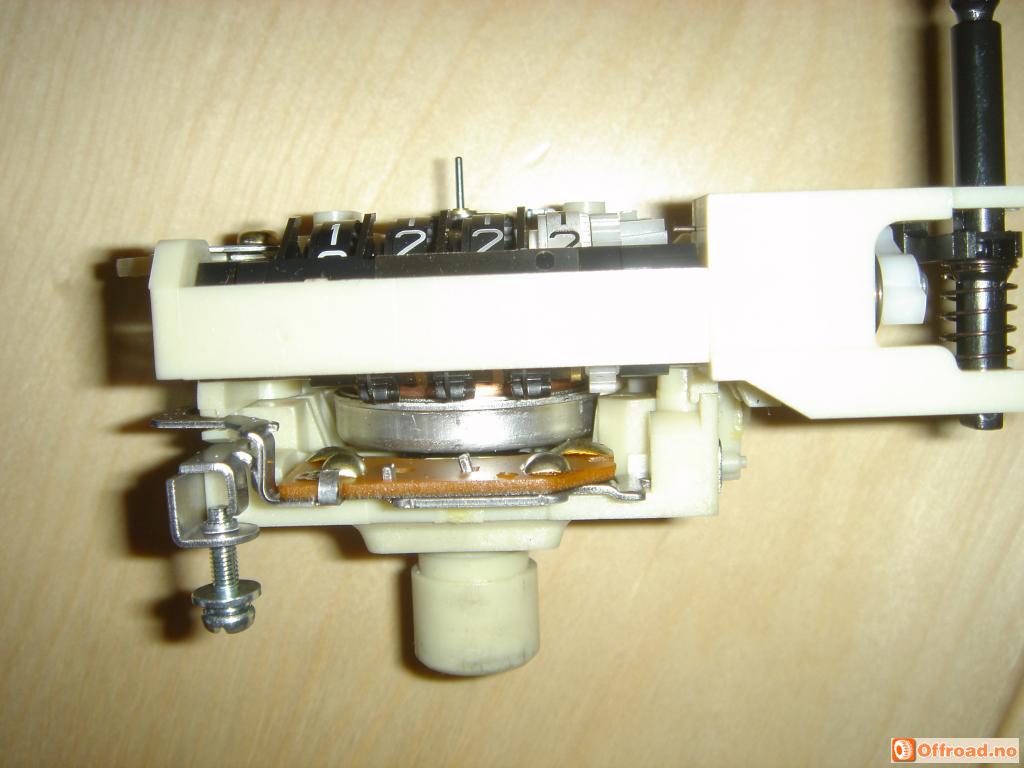

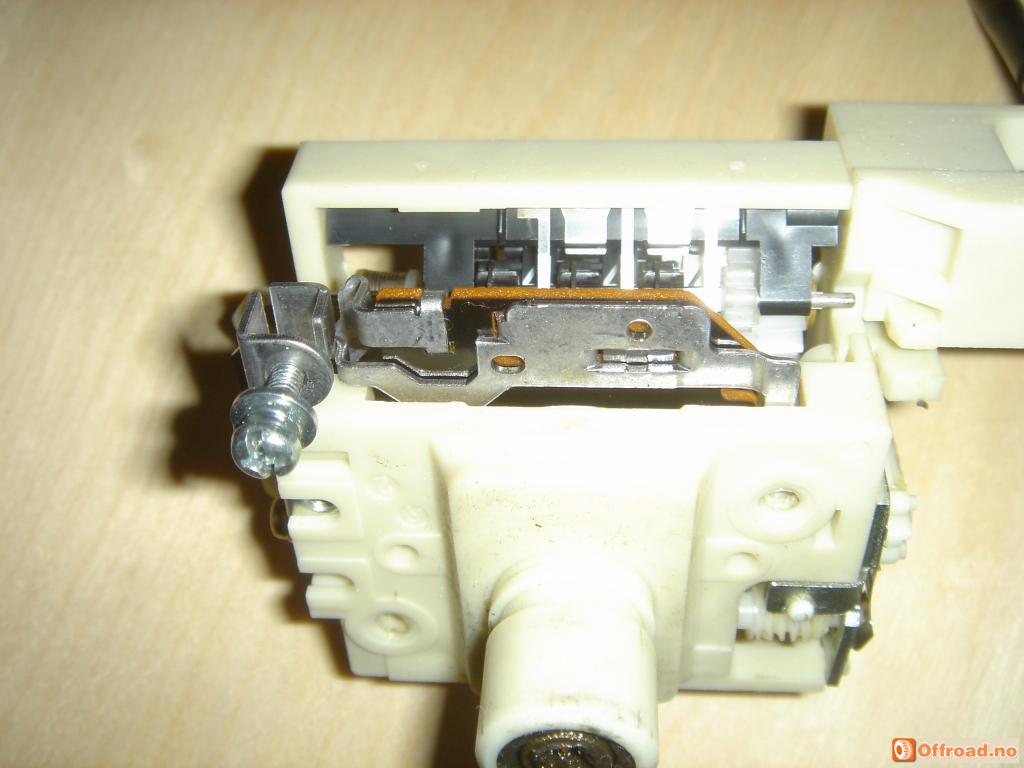

-VSS. Vehicle Speed Sensor. Hastighetssensor. Denne sitter inne i speedometeret rett under der wiren kommer inn og føler av magnetfeltet på skiva som roterer og sender dette som pulser til hjernen.
Dette må moddes inn i speedometeret på 413. Litt usikker enda på hvor mye jeg må flytte over.

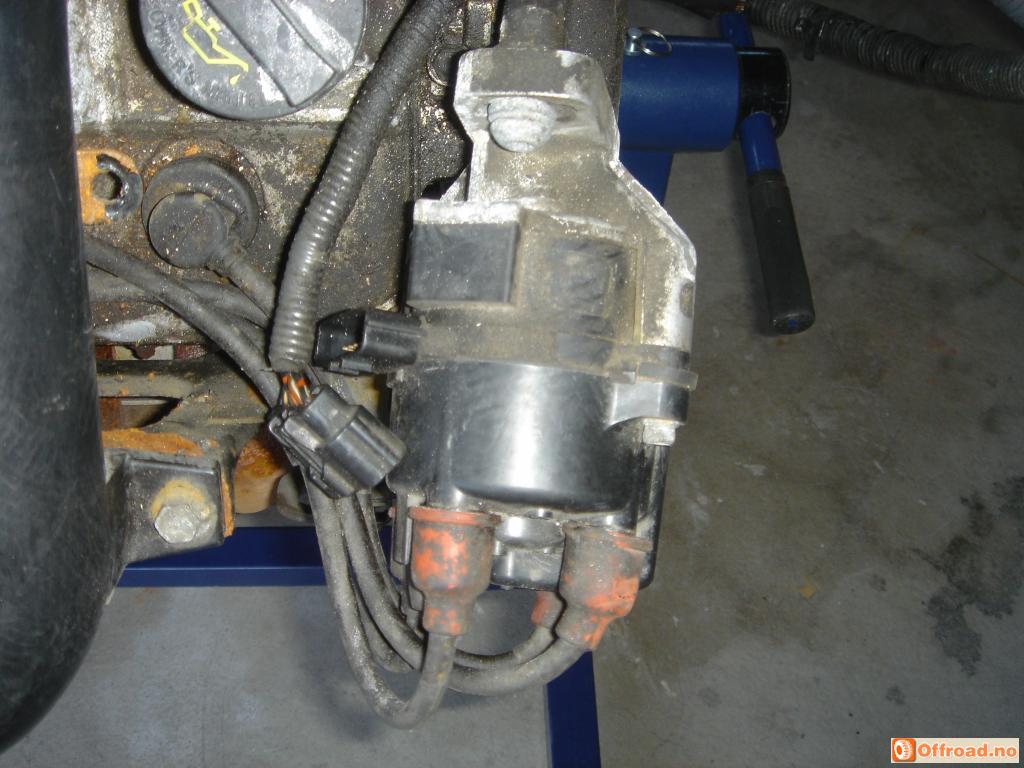

-IGT. Ignition. På et stifteløst system ligger dette inne i fordelerhuset i stedet for stiftene, litt rått forklart. De fleste kjenner vel igjen et fordelerhus når de ser det. Her er også coilen inne i fordelerhuset. Derfor er det bare 4 pluggledninger i toppen av fordelerlokket uten noen kabel i midten der tilkoblingen fra coilen bruker være.





-CTP. Closed Trottle Position. Føler av når gassen er sluppet og stenger av bensintilførsel.





Andre funksjoner
-Innsprøytningsdyser. 1,2,3 og 4. Styres direkte fra hjernen på grunnlag av summen av en mengde inndata. På bildet under sees tre av dysene på rekke midt i bildet. De grå kontaktene er tilkoblingene til dysene med styresignalet fra hjernen.

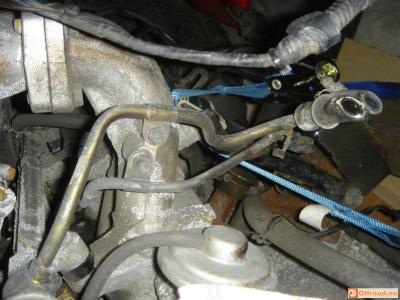

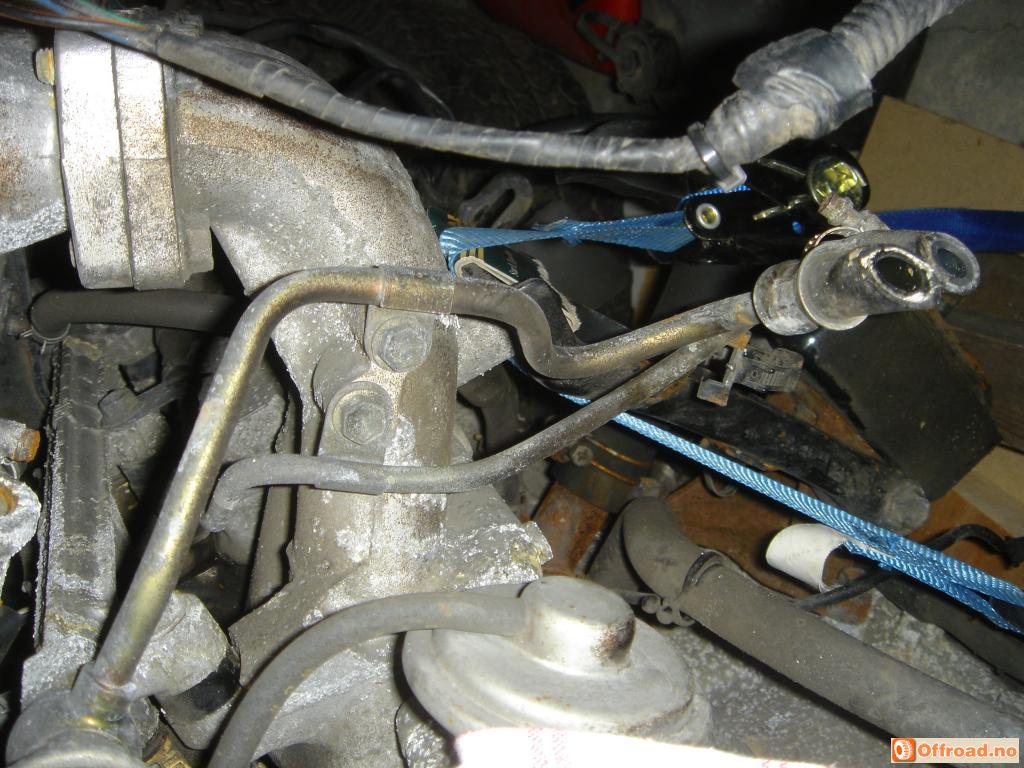

-EVAP control system. Evaporate emission control system. Damp som dannes i bensintanken ledes frem til en beholder i motorrommet som er fylt med kull. EVAP ventilen søreger for at den regelmessig gjennomsuges av vakumet i innsuget og derigjennom renses. Plugg ventilen og fjern hele systemet uten problemer. Ikke krav om slikt på en 413, heller ingen funksjon av betydning for motorens funksjon. Lar likevel ventilen bli stående. På bildet er EVAP den mørkegrå kontakten til høyre.





-EGR system. Exhaust Gas Resirculation system. Denne reduserer utslippet av NOx og kan bare bli stående og fungere uten at det har særlig betydning. På bildet er EGR den blågrønne kontakten til venstre.





-Radiostøy demper. Denne sitter plasser som ei "vorte" der den stikker ut av ledningsnettet mellom motoren og torpedoveggen. Fire ledninger B,B/W, Br og Br/W. De to med hvit stripe går inn i fordelerehuset. Den sorte skal festes på jordingspunktet i bunnen av fordelerhuset. Den brune går til turtelleren i speedometeret.




- Fuel Pump Control. Ved injeksjon må en sette inn bensinpumpe som leverer større trykk og det MÅ være returslange tilbake til tanken. Originalt ligger pumpa inne i tanken men jeg legger ei ny pumpe utenfor tanken på 413. Pumpa styres gjennom et rele fra utgangen B7 Lilla farge.




-PSS. Power Steering Switch.Servostyring. Ved fult utslag/belastning på servostyring økes tomgangen. Utgang Legg en svart ledning med rød stripe til kontakt B15.




-A/C. Samme som ved servostyring øker air condition tomgangen ved drift. Originalt en gul ledning med sort stripe til kontakt B3.




Andre ting som må kobles til den nye motoren.
-Gasswire.





-Bensin inn fra bensinpumpa samt returslange på bensin tilbake til tanken. Pass på at denne er grov nok ellers blir trykket høyere enn det skal være.





-Oljetrykksensoren må kobles til lampa i speedometeret slik at den lyser om oljetrykket faller.




-Fra CMP kobles den Brune ledningen til turtelleren i speedometeret slik at denne får innsignal.




-Vanntemperatursensoren som sitter i forkant av innsugsmanifoilen rett under termostaten kobles til i speedometeret for vising av kjølevannstemperaturen. Gul ledning med hvit stripe.




-En "Check Engine"-lampe må settes opp og kobles til. Denne finnes ikke på 413 og en må enten sette den inn i speedometeret eller utenfor. Fiolett ledning med gul stripe fra hjernen. Denne kan benyttes til å lese feilkoder gjennom et bestemt mønster av korte og lange blink.



-Ledninger fra batteriet til starter.



-Ledninger fra batteriet til dynamoen. Samt ledning fra dynamo til ladelampe i speedometeret. Original farge er hvit med rød stripe.




-Slanger til og tilbake fra varmeapparatet i cupeen.




-Slanger til og tilbake fra radiatoren må også kobles på.

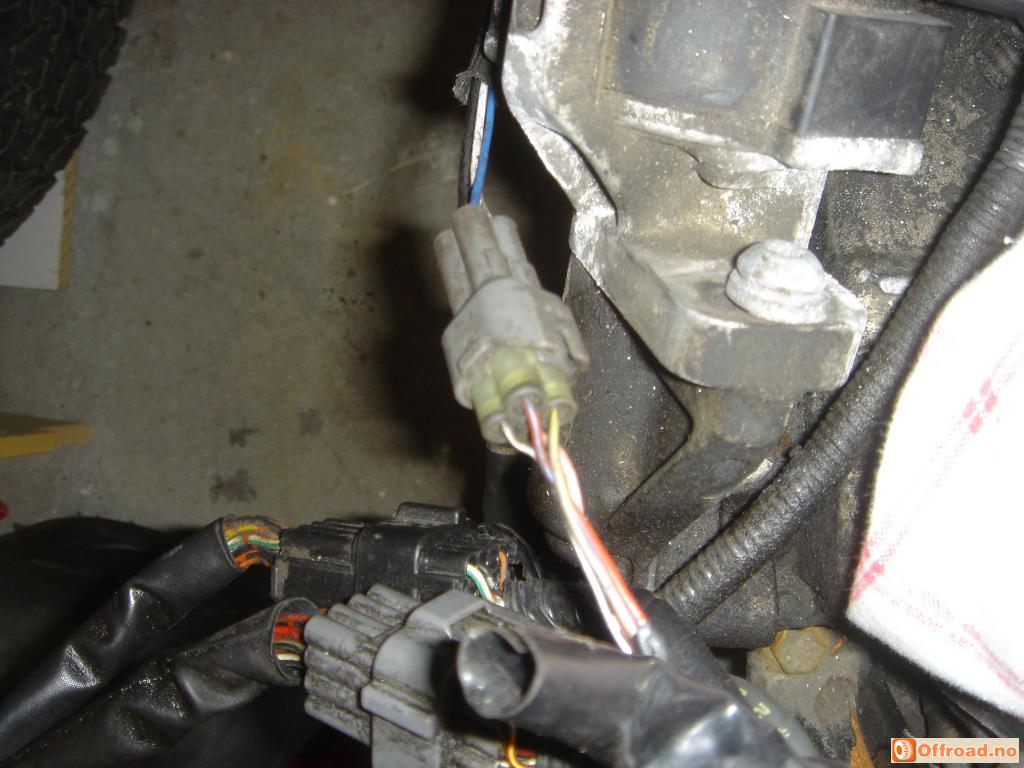

-Tilkobling til girkassa. Bruker et adapter laget av Yazuka. Takk skal du ha.




----------------------------------------

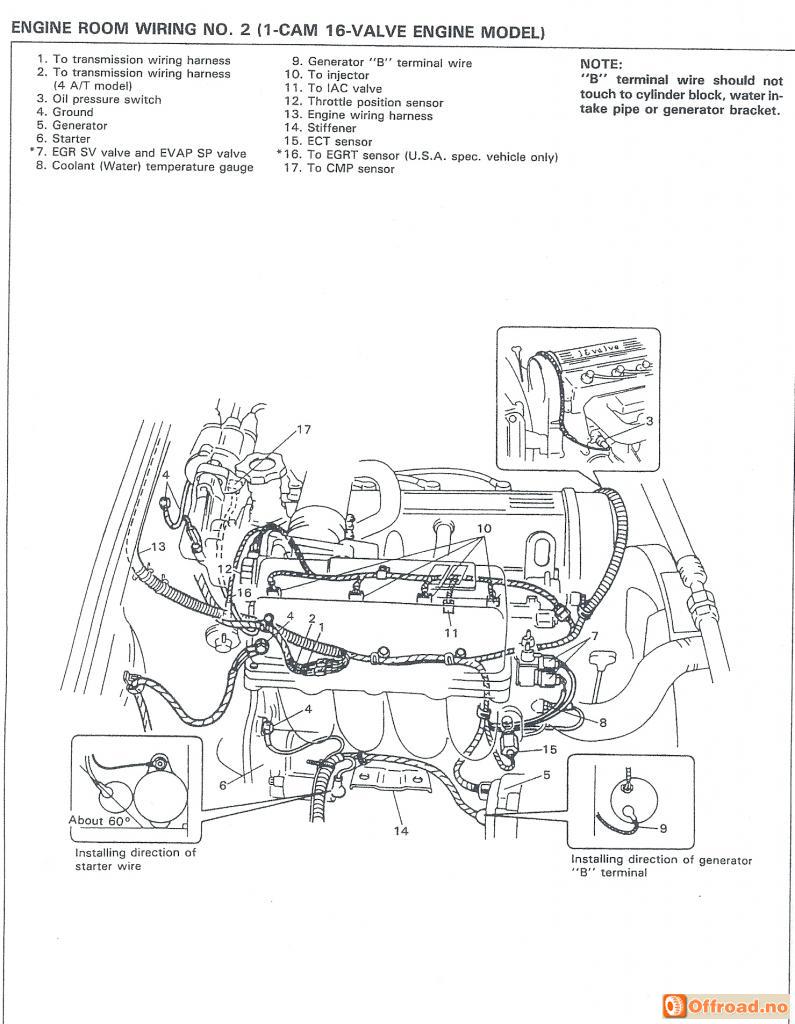

For de av dere som hater store koblinsskjema med streker på kryss og tvers har jeg satt sammen en litt enklere tegning som jeg bruker selv også når jeg lager nytt ledningsnett i min egen bil. Husk at dette er kun riktig for akkurat min utgave, men det vil stemme for flere med minimale endringer. Systemet vil dog være likt så det meste er overførbart til andre systemer.

På A 12 er det feil med fargekode Bl/B den rette er B/Bl. Dette blir rettet opp senere.

 Koblingsskjema_injeksjon..pdf   164.01K   428 downloads

-----------------------------------------

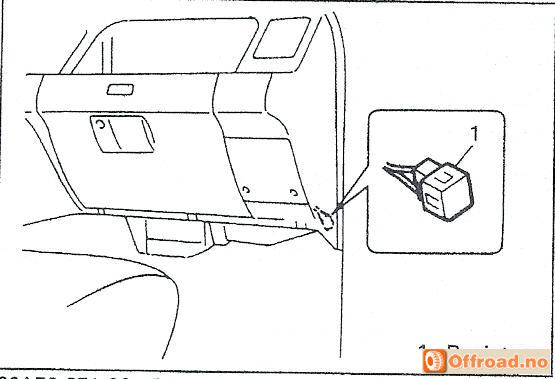

Selve hjernen må plasseres inne i kupeen siden den inneholder elektronikk og er noe følsom for vann og ekstrem varme.

Jeg vil hele tiden fylle på med nye bilder og mer beskrivelse inntil motoren sitter ferdig montert i bilen og går som den skal.. Dette er ikke særlig vanskelig, men det er litt jobbing. Følge ledninger og være nøye. Kan du lese kan du fikse dette.
